苯系物的測定

在環境監測領域中，習慣用“苯系物”表示單環芳烴，水體中的苯系物主要來源于石油、化工、焦化、油漆、農藥、醫藥等工業廢水的排放。苯系物包括苯、甲苯、乙苯、鄰，間，對位的二甲苯、異丙苯、苯乙烯等八種化合物?，F(xiàn)已查明：苯系物中的苯是致癌物質，而其他七種物質對人體和生物體都有一定程度的毒害。

水樣中苯系物的測定方法主要有氣相色譜法（GC）（GB11890-89）和氣相色譜-質譜（GC-MS）法測定：

色譜法又稱色層法或?qū)游龇ǎ且环N物理化學分析方法，它利用不同溶質（樣品）與固定相和流動相之間的作用力（分配、吸附、離子交換等）的差別，當兩相做相對移動時，各溶質在兩相間進行多次平衡，使各溶質達到相互分離。在分析化學領域，色譜法是一個相對年輕的分支學科。早期的色譜技術只是一種分離技術而已，與萃取、蒸餾等分離技術不同的是其分離效率高得多。當這種高效的分離技術與各種靈敏的檢測技術結合在一起后，才使得色譜技術成為最重要的一種分析方法，幾乎可以分析所有已知物質，在所有學科領域都得到了廣泛的應用。

色譜法的分類方法較多，常按流動相與固定相所處的狀態來分。根據色譜的流動相不同，色譜法可以分為氣相色譜和液相色譜兩種，其中氣相色譜主要用于測定沸點相對較低、較易揮發的有機物。

（1）氣相色譜的原理

氣相色譜法是在以適當?shù)墓潭ㄏ嘧龀傻闹軆?nèi)，利用氣體（載氣）作為移動相，使試樣（氣體、液體或固體）在氣體狀態下展開，在色譜柱內分離后，各種成分先后進入檢測器，用記錄儀記錄色譜譜圖。在對裝置進行調試后，按各單體的規定條件調整柱管、檢測器、溫度和載氣流量。進樣口溫度一般應高于柱溫30-50度。如用火焰電離檢測器，其溫度應等于或高于柱溫，但不得低于100度，以免水汽凝結。色譜上分析成分的峰的位置，以滯留時間（從注入試樣液到出現成分最高峰的時間）和滯留容量（滯留時間×載氣流量）來表示。這些在一定條件下，就能反應出物質所具有特殊值，并據此確定試樣成分。

（2）氣相色譜法的結構

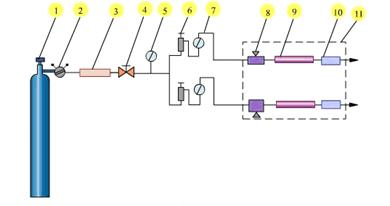

氣相色譜儀是一個載氣連續運行、氣密的氣體流路系統。氣路系統的氣密性、載氣流速的穩定性及測量的準確性，都影響色譜儀的穩定性和分析結果。圖3－41是常用的雙氣路氣相色譜儀的流程圖。

圖3-41 雙氣路氣相色譜儀流程圖

1.高壓氣瓶（載氣）；2.減壓閥（氫氣表或氧氣表）；3.凈化器；4.穩壓閥；5.壓力表；6.針閥或穩流閥；7.壓力表；8.氣化室；9.色譜柱；10.檢測器；11.恒溫箱

其主要結構包括即氣路系統和電路系統。氣路系統主要有壓力表、凈化器、穩壓閥、穩流閥、轉子流量計、六通進樣閥、進樣器、色譜柱、檢測器等；電子系統包括各用電部件的穩壓電源、溫控裝置、放大線路、自動進樣和收集裝置、數據處理機和記錄儀等電子器件。載氣是由高壓鋼瓶供給，經減壓、干燥、凈化并測量流量后進入氣化室，攜帶由氣化室進樣口注入并迅速氣化的試樣進入色譜柱，經柱內固定相分離后依次進入檢測器，將濃度或質量信號轉化為電信號，經阻抗轉換和放大，輸出并記錄色譜峰。

（3）檢測器：

常用的氣相色譜檢測器有熱導檢測器、氫火焰檢測器、電子捕獲檢測和火焰光度檢測器等，根據檢測器其輸出的信號不同可以分為濃度型檢測器和質量型檢測器兩種。熱導檢測器是廣譜型濃度檢測器，熱導池檢測器是基于不同的氣體或蒸氣具有不同的熱導系數而進行測定的。它結構簡單、穩定性好，線性范圍廣且不破壞試樣的組分。對揮發性的無機物及有機物均有響應，是應用最廣泛的檢測器之一。但由于大多數組分與載氣熱導率差別不大，執導檢測器的靈敏度較低。氫火焰離子化檢測器簡稱氫火焰檢測器。它對大多數有機物有很高的靈敏性，一般較熱導檢測器的靈敏度高出近三個數量級，能夠檢出10^－¹²g數量級的痕量有機物質，是用于痕量有機物的分析。其測定原理是將有機組分在氫火焰（2100℃）的能量作用下離子化，產生的離子在發射極和收集極的外電場作用下定向運動而形成微電流，根據電流的大小可確定物質含量的多少。此檢測器結構簡單，靈敏度高，響應快，穩定性好，是目前應用廣泛的一種較理想的檢測器。電子捕獲檢測器是一種高選擇性、高靈敏度的濃度型檢測器。選擇性是指它只對具有電負性的物質（如含有鹵素、硫、磷、氧的物質）有響應，電負性越強，靈敏度越高，能檢出10^－¹⁴g.ml^-1的強電負性物質。其內腔有不銹鋼棒陽極、陰極和貼在陰極壁上的β放射源（³H或⁶³Ni），在二級間施加直流或脈沖電壓，當電負性物質進入檢測器時立刻會捕獲由放射源轟擊載氣產生的電子，形成穩定的負離子，使電場里的電流產生負信號，信號大小與物質的濃度成線性相關。但此檢測器無法檢測不具有電負性的組分。近年來廣泛應用于食品、農副產品中農藥殘余的檢驗。

（4）色譜流出曲線：

從色譜柱流出的溶液（柱流出物）進入檢測器連續測定，得到如圖3－42所示的色譜圖，即柱流出物中溶質濃度隨時間變化的曲線，直線部分是沒有溶質流出時流動相的背景響應值，稱作基線（base line）。在基線平穩后，通常將基線響應值設定為零，再進樣分析。溶質開始流出至完全流出所對應的峰型部分稱色譜峰，基線與色譜峰組成了一個完整的色譜圖（chromatogram）。
在色譜柱中無保留的溶質從進樣器隨流動相到達檢測器所需要的時間為死時間，通常用t0表示。溶質因與固定相作用在色譜柱中所停留的時間為校正保留時間，它不包含死時間，通常用tS表示。S與t0之和是保留時間（retention time），通常用tR表示。對于有效的色譜分離，色譜柱必須具有保留溶質的能力，而且還能使不同溶質之間達到足夠大的分離。色譜柱的容量因子K′是溶質離子與色譜柱填料相互作用強度的直接量度。

（5）色譜條件的選擇：

色譜分離的條件包括：色譜柱的內徑和柱長；固定相；氣化溫度及柱長；載氣及其流速；進樣時間及進樣量等。一般地色譜柱的內徑越小，柱效也就越高，通常情況下柱的內徑為2-6mm；同時柱長增長也會提高柱效，但柱長越長，分析時間也會隨之增長，一般色譜柱的長度為0.5-6m，毛細管柱的柱長會更長。

圖3-42色譜圖與保留時間

色譜柱中的物即為固定相，根據固定相的不同氣相色譜又可為氣－相色譜和氣－液色譜。前者的固定相為活性吸附劑，如活性炭、硅膠、分子篩以及高分子微球等，利用其較大的比表面積進行吸附而使待測溶液得以分離，主要用于甲烷、一氧化碳、二氧化硫、硫化氫以及四個碳以下的氣態烴；后者的固定相是在擔體表面涂一層固定液制成的。但體是一種具有惰性的多孔固體物質，可分為硅藻土類（紅色硅藻土和白色硅藻土）和非硅藻土類（玻璃微球類）兩大類，測定不同極性的物質應根據具體情況選擇不同類型的擔體；固定液為高沸點的有機化合物，分為極性、中等極性、非極性以及氫鍵四種類型，待測物質之所以可以分離，是依據相似相溶的原理在固定液中的保留時間不同。一般地非極性物質用非極性的固定液分離，二者之間的作用力以色散力為主，各組分按沸點同低到高的次序流出；沸點相近的組分極性較大的先流出。強極性的物質用強極性的固定液分離，兩種分子間以定向力為主，各組分按極性由大到小的次序流出。能形成氫鍵的物質用氫鍵型固定液分離，各組分按其與固定液分子形成氫鍵的能力強弱順序流出。對于復雜混合物，可使用多種類型固定液混合的固定液進行分離。

柱溫升高，可加速氣相和液相的傳質過程，加快分析速度，但過高的溫度會降低固定液的選擇性，增加其揮發流失，因此一般選用試樣中各組分的平均沸點或稍低溫度為柱溫。氣化溫度的選擇應以能將試樣迅速氣化而不分解為準，一般為高于柱溫30－70℃。載氣一般選擇惰性較大的氣體，如氮氣、氬氣等，具體要根據檢測器的類型來選擇，如熱導檢測器，應選用氫氣或氬氣；氫火焰離子化檢測器應選用氮氣。載氣的最佳流速需要通過實驗來進行確定。

色譜分析的進樣時間要求在1秒內完成，否則會造成色譜峰擴張，甚至改變峰型，進樣量一般為0.5-5μL；氣樣量一般為0.1-10mL。

（6）定量分析

常用的定量方法有標準曲線法（外標法）、內標法和歸一化法。

標準曲線法（外標法）：用被檢測組分純物質配制系列標準溶液，分別定量進樣，記錄不同濃度的色譜圖，測出峰面積，用峰面積對相應的濃度作圖，應得到一條直線，即標準曲線。有時也可用峰高代替峰面積，作峰高-濃度標準曲線。在同樣條件下，進同量被測試樣，測出峰面積或峰高，從標準曲線上查知試樣中待測組分的含量。

①內標法：選擇一種試樣中不存在，其色譜峰位于被測組分色譜峰附近的純物質作為內標物，以固定量（接近被測組分量）加入標準溶液和試樣溶液中，分別定量進樣，記錄色譜峰，以被測組分峰面積與內標物峰面積的比值對應相應濃度作圖，得到標準曲線。根據試樣中被測與內標兩種物質峰面積的比值，從標準曲線上查知被測組分濃度。這種方法可抵消因?qū)嶒灄l件和進樣量變化帶來的誤差。

②歸一化法：外標法和內標法適用于試樣中各組分不能全部出峰，或多組分中只測量一種或幾種組分的情況。如果試樣中各組分都能出峰，并要求定量，則使用歸一化方法比較簡單。設試樣中各組分的重量分別為W₁、W₂、…W_n，則各組分的百分含量（Pi）按照下式計算：

各組分的重量可由重量校正因子（f_w）和峰面積（A_i）求得，即：

可由文獻查知，也可通過實驗測定。校正因子分為絕對校正因子和相對校正因子。絕對校正因子是單位峰面積代表某組分的量，既不易準確測定，又無法直接應用，因此常用相對校正因子，它是被測組分與某種標準物質絕對校正因子的比值。常用的標準物質是苯（用于熱導檢測器）和正庚烷（用于氫火焰檢測器）。當物質以重量為單位時，稱為重量校正因子（），可按下式計算：

式中：，——分別為被測物質和標準物質的絕對校正因子；

　　　W_s、A_s——分別為試樣中標準物質的重量和峰面積。

（7）氣相色譜法測定水體中的苯系物
　　用頂空法對水樣進行預處理，取適量液上氣相試樣進樣，樣品經氣化室氣化后隨載氣進入色譜柱，將苯系物中的各組分分離，再導入氫火焰離子化檢測器進行測定，根據出峰時間定性，峰高或峰面積的大小定量。

用頂空進樣技術分析水中苯系物的回收率可達91－98%，相對標準偏差為0.4－3.2%，最低檢出限為0.005－2.0μg/L。其色譜條件為：色譜柱為長3m，內徑4mm螺旋型不銹鋼管或玻璃管，內裝（3%有機皂土－101白色擔體）與（2.5%鄰苯二甲酸二壬酯－101白色擔體）之比為35：65的填料；柱溫為65℃；氣化室溫度為200℃檢測器溫度是150℃；載氣為氮氣，載氣流速根據儀器型號選用最佳氣體流量。方法適用于廢水和污染的地表水中苯系物的測定。

如果取100ml水樣，用5ml二硫化碳萃取，取5μL萃取液按上述工作條件進行測定，最低檢出限為0.05mg/L，檢測上限為1.2mg/L。還可用頂空毛細管柱氣相色譜－質譜法，其檢出限可小于1ng/L。
